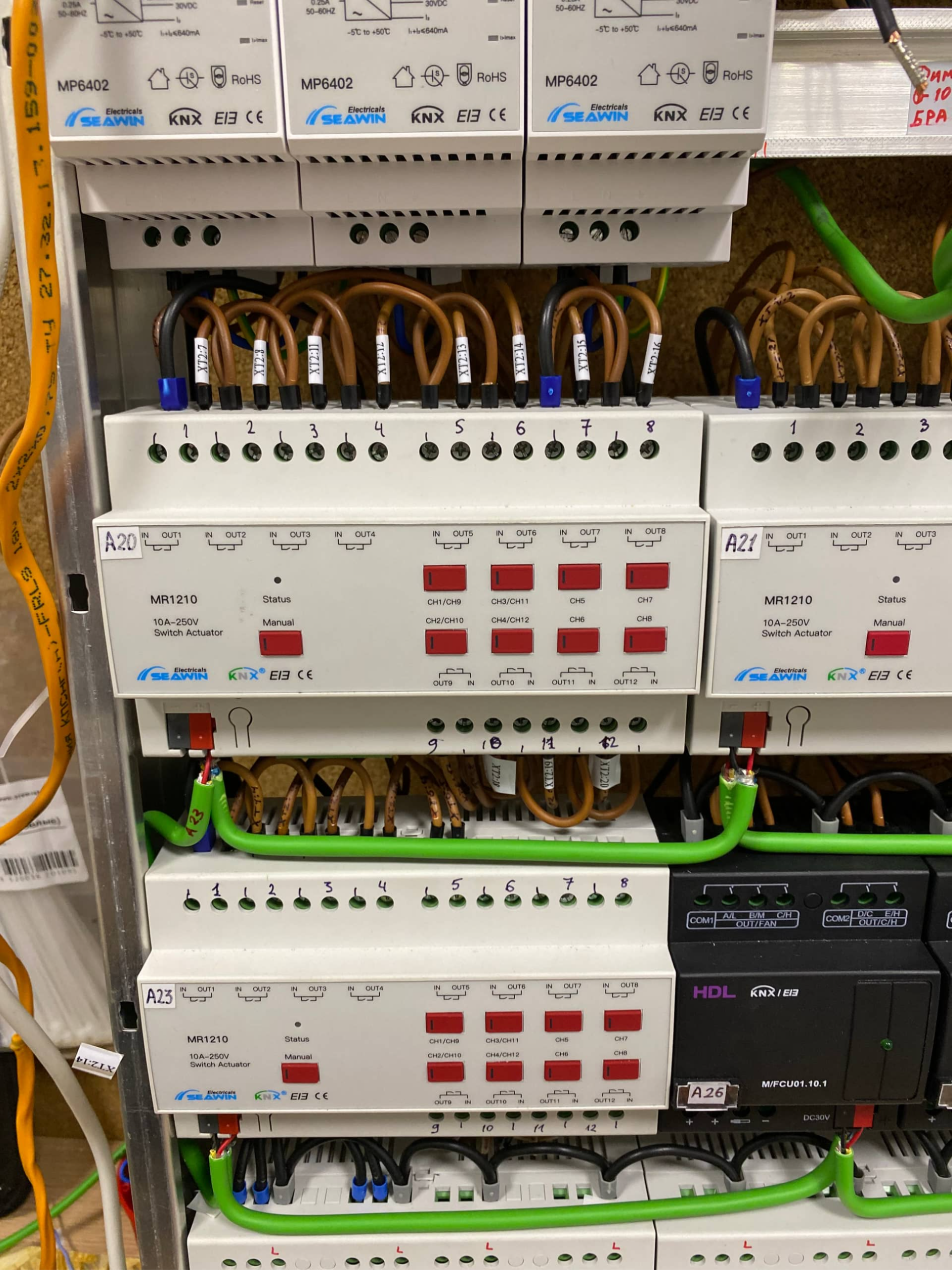

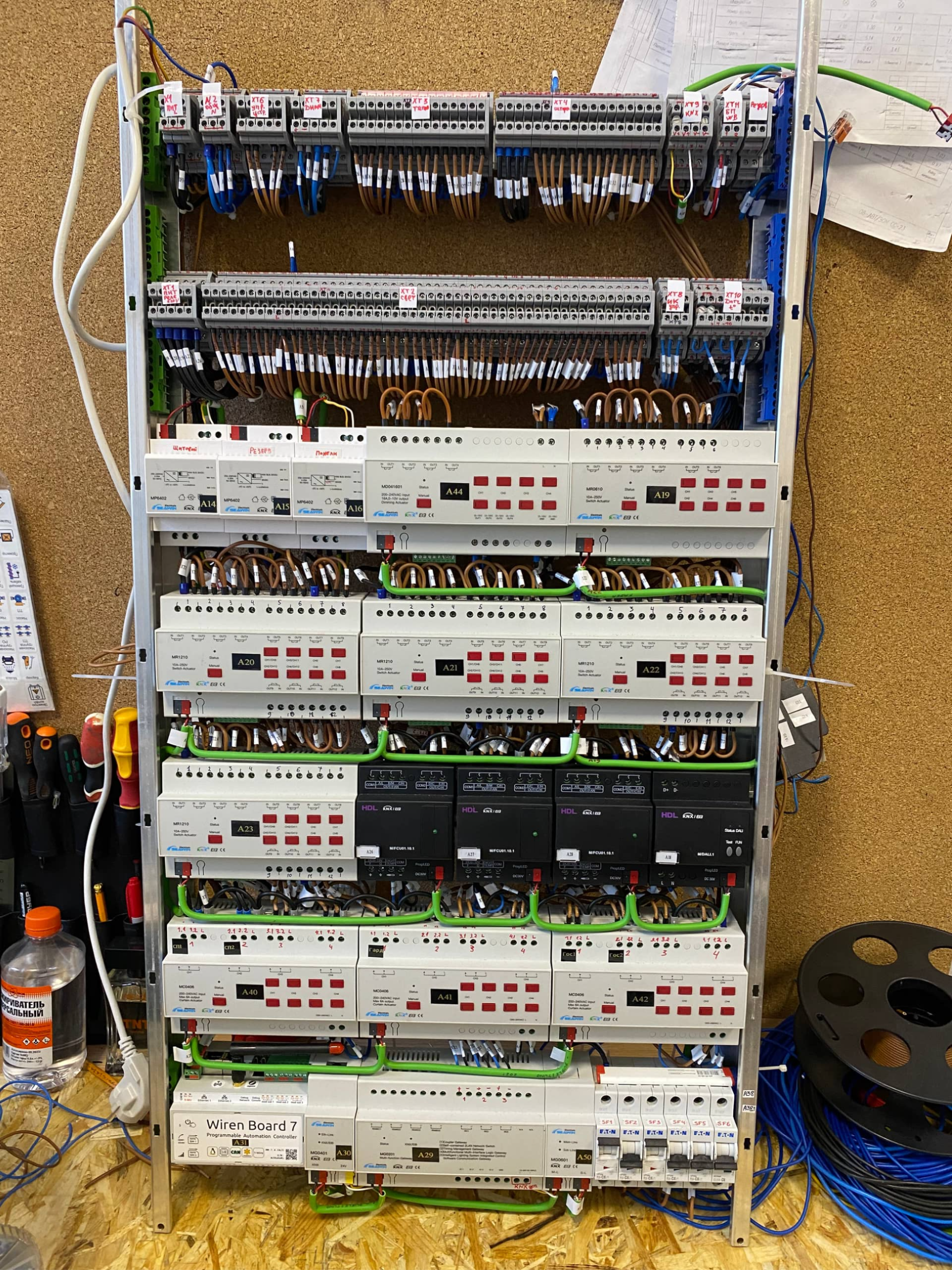

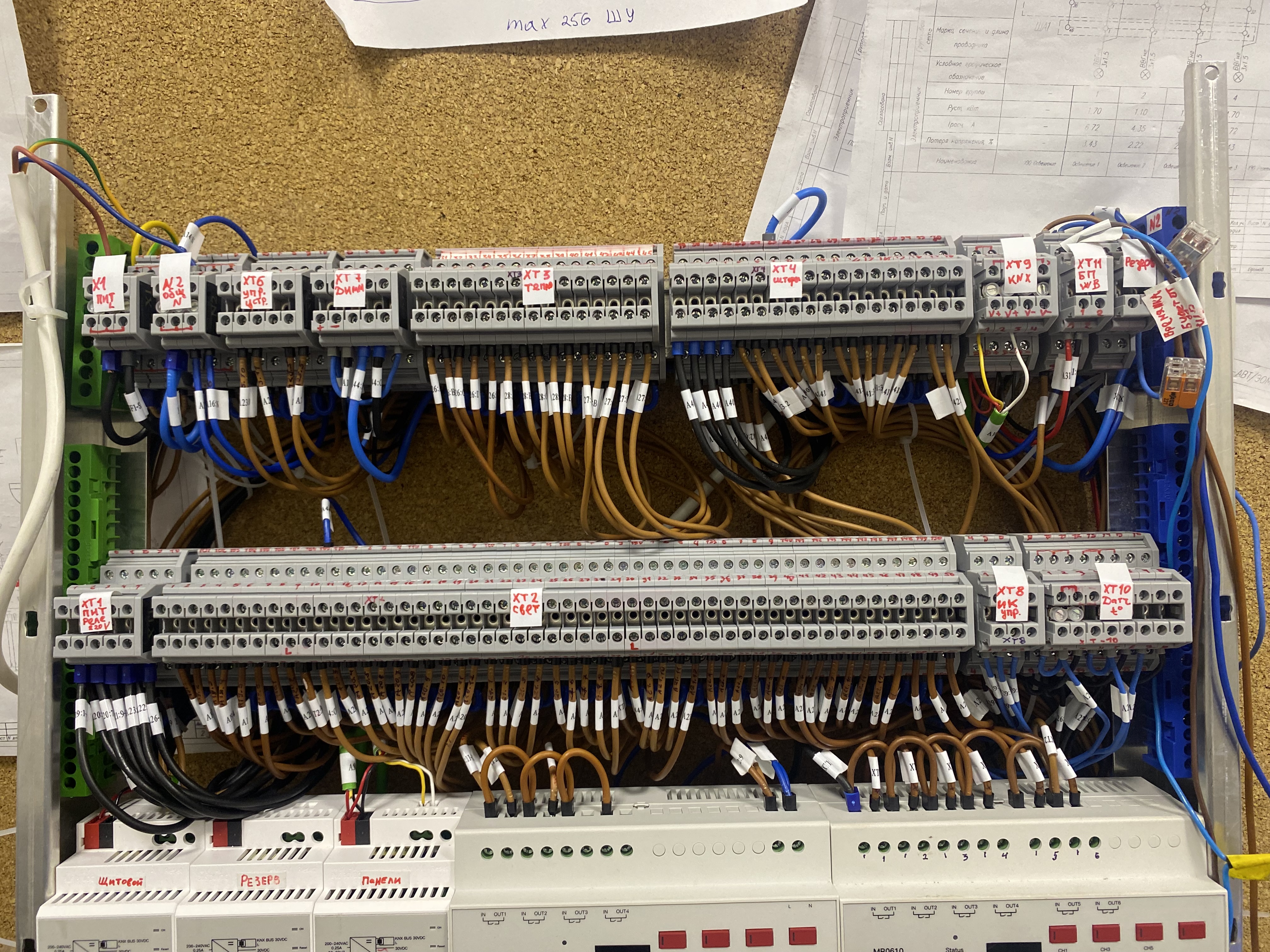

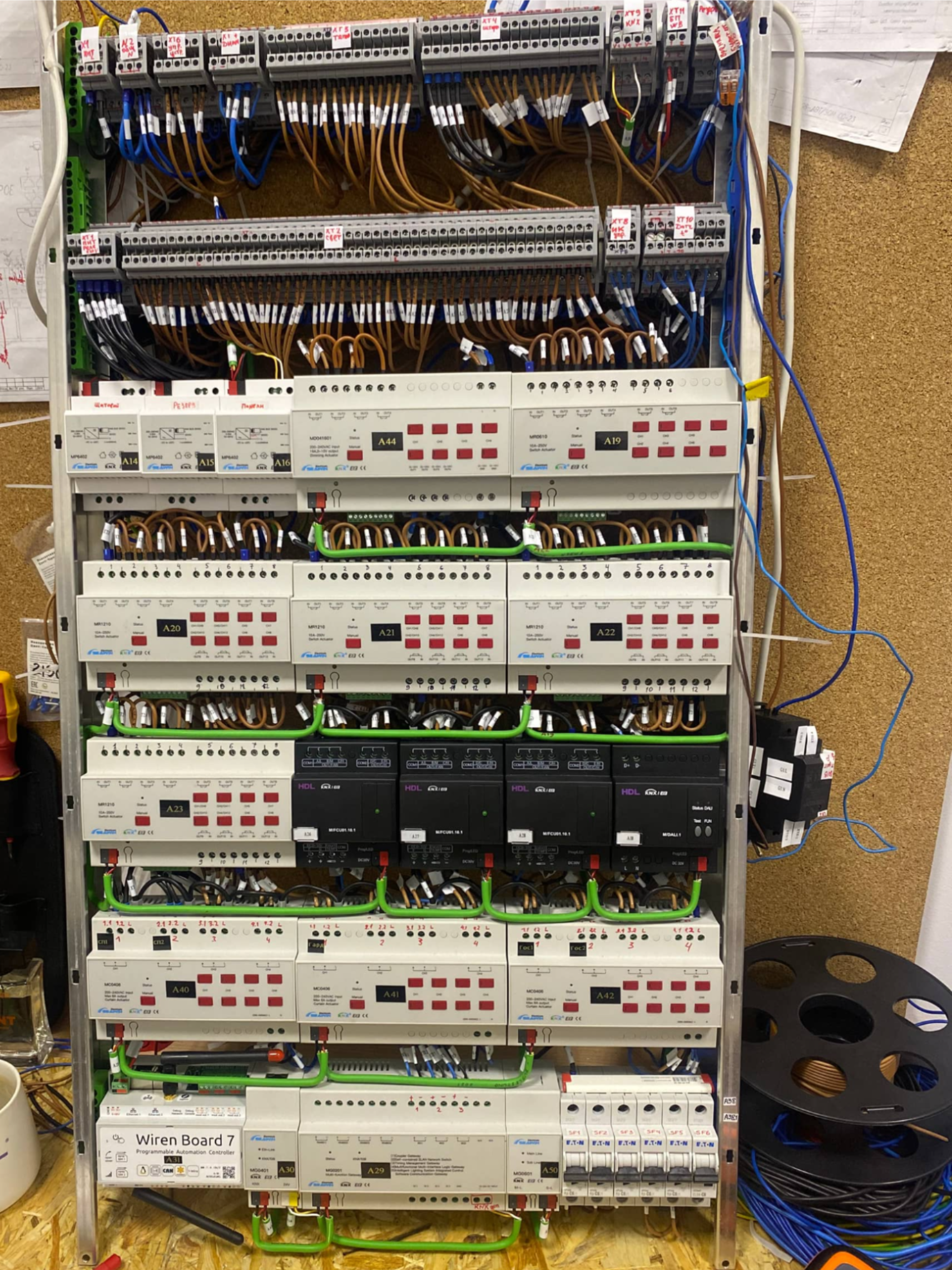

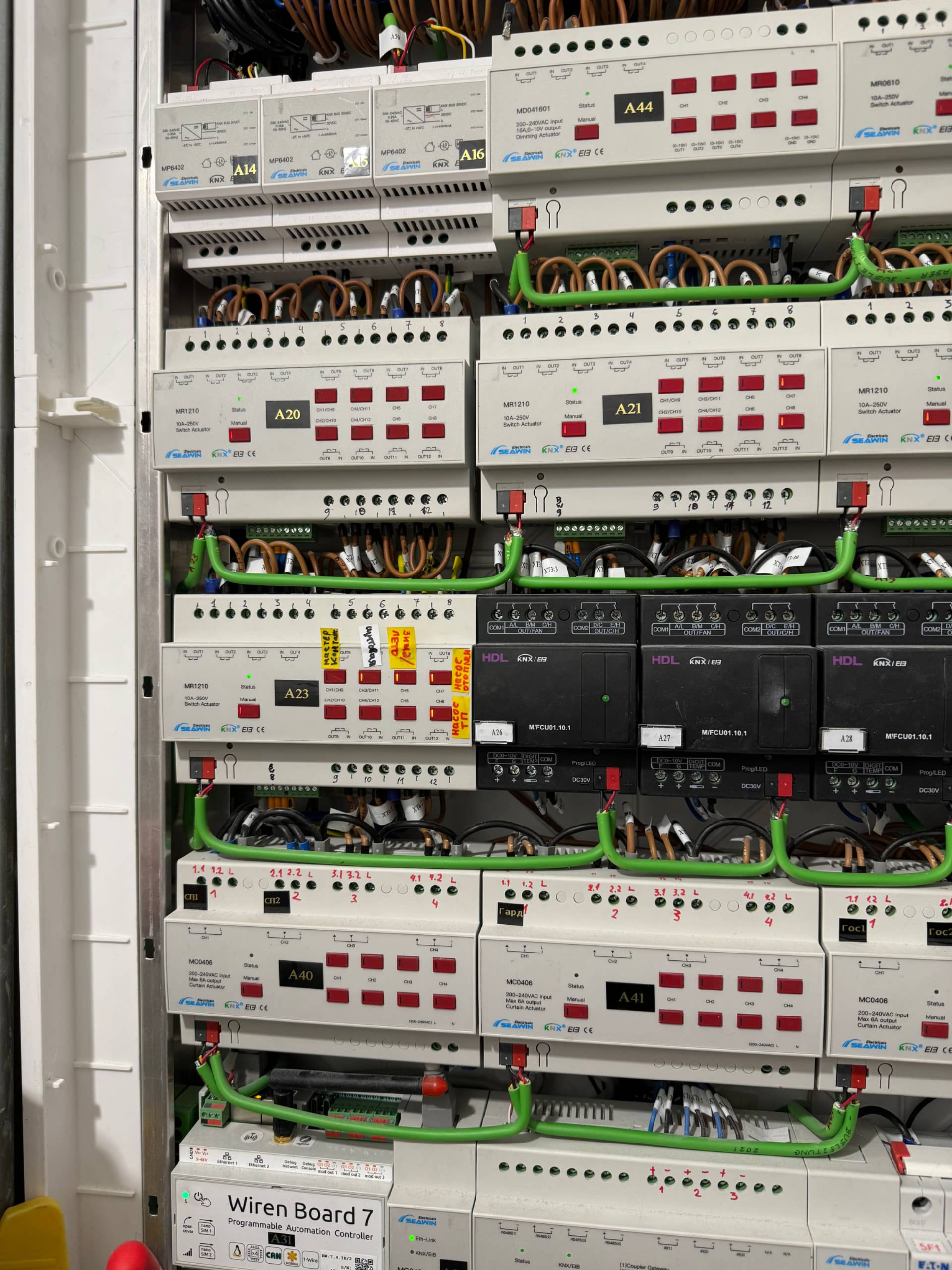

Сборка щита автоматизации была проведена в офисе по ранее разработанному проекту. За основу было взято KNX-оборудовании брендов SEAWIN ELECTRICALS (релейные актуаторы, блоки питания, KNX-коплер, KNX/IP-роутер, шторные актуаторы и прочие устройства) и HDL (актуаторы отопления и диммер DALI для диммирования освещения). Для визуализации был использован сервер WIRENBOARD.
Все провода обязательно маркировались с помощью маркировочного принтера, это необходимо для уменьшения времени поиска нужного провода и для удобного обслуживания системы при дальнейшей эксплуатации. После сборки щита специалист по монтажу проверил и прозвонил все соединения, чтобы убедиться в правильной сборке. После этого провел тестовые запуски щита и первоначальную проверку компонентов. Подготовленные щиты были отправлены на объект для дальнейшего монтажа.

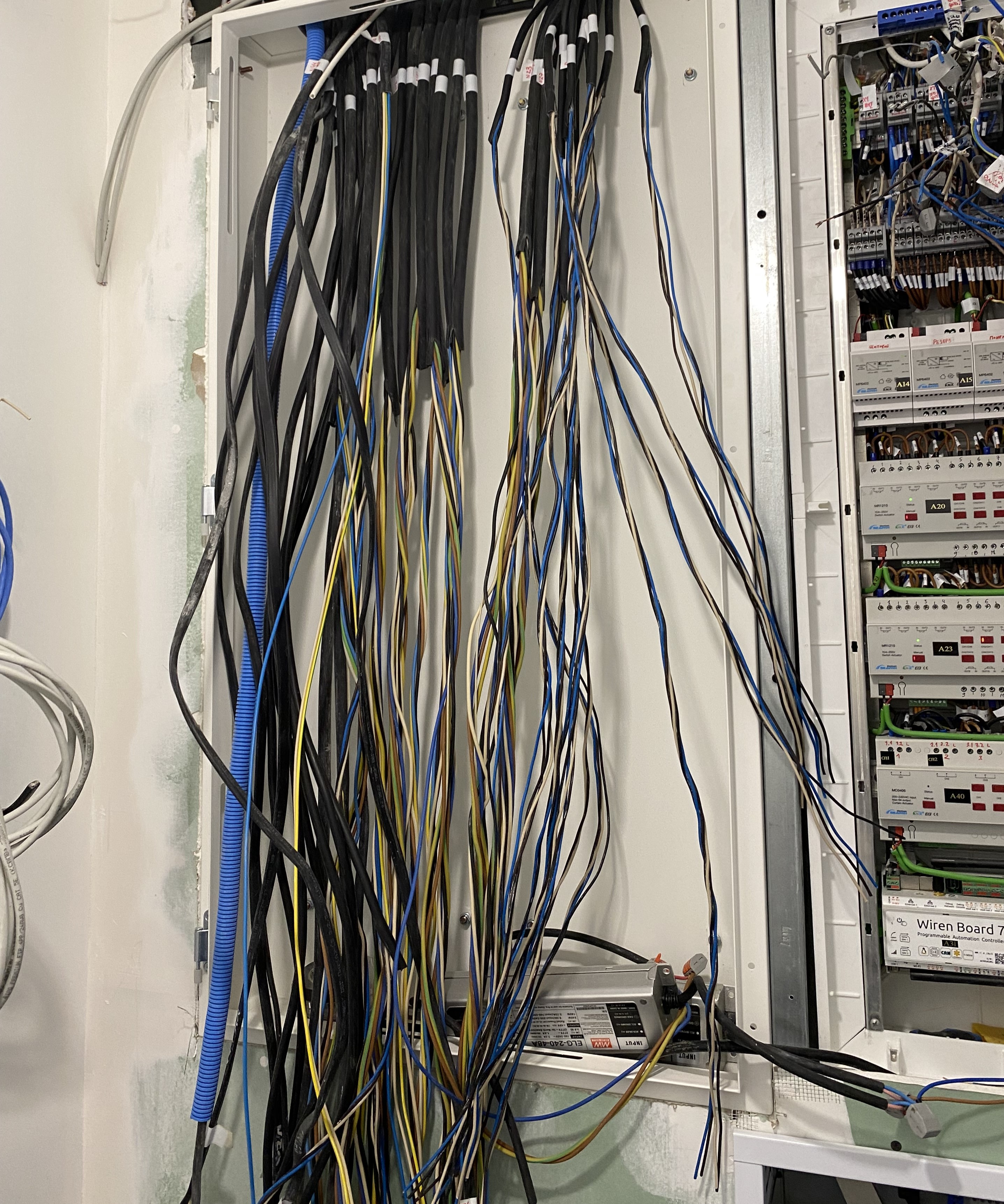

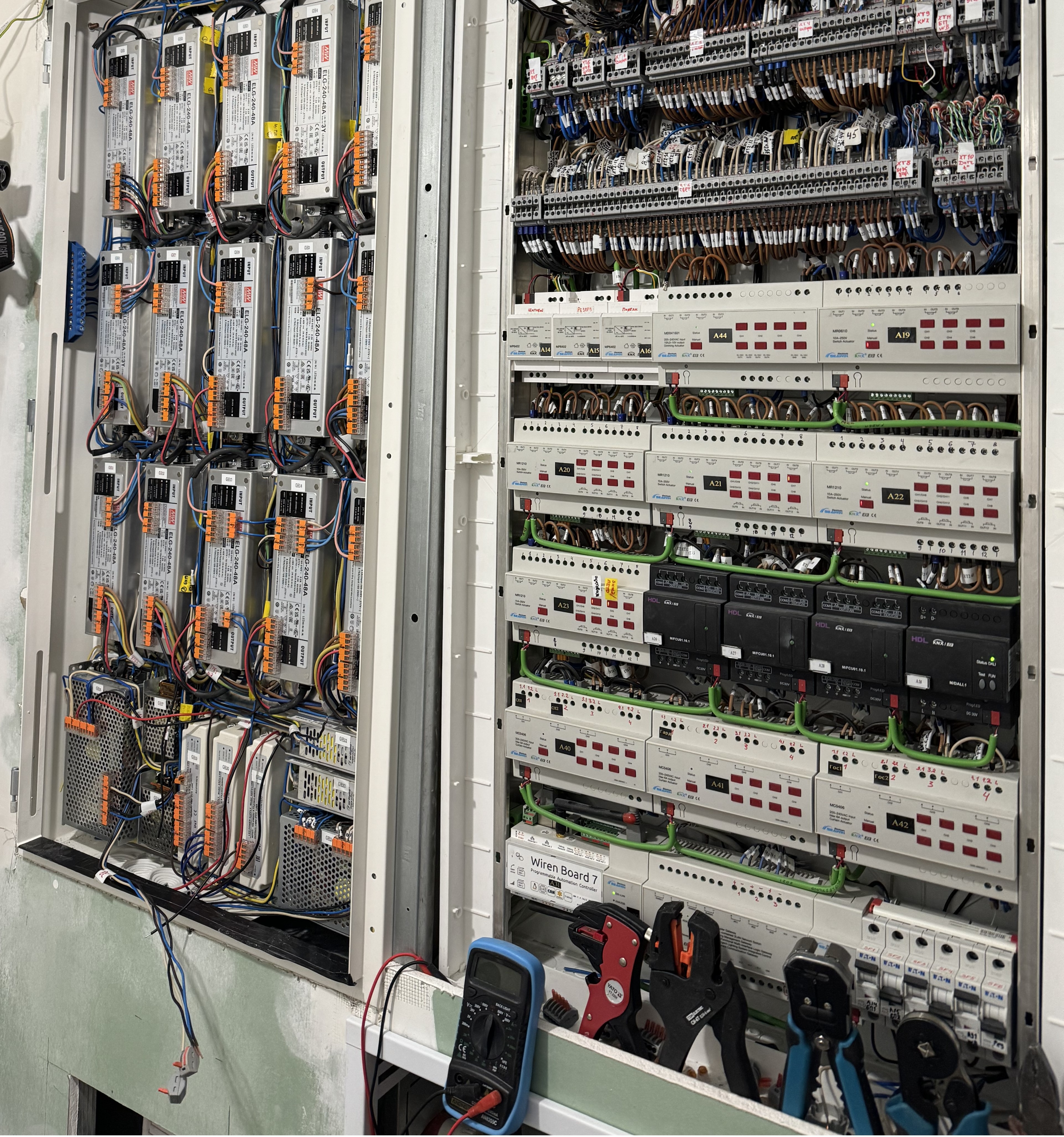

Подготовленный щит автоматизации (справа на фото) был доставлен на объект и подключен к кабельным трассам в квартире. Основная сложность на данном этапе заключается в укладке проводов в нужное место и состыковке проводов квартиры с клеммами щита. Это довольно кропотливый и затратный по времени процесс. Щит освещения (слева на фото) был собран на объекте, он включает в себя блоки питания для осветительных приборов (15 блоков питания для треков, остальные - для LED-подсветок). Оба щита связаны между собой межшкафными соединениями, так как работают вместе (щит автоматизации управляет блоками питания освещения).

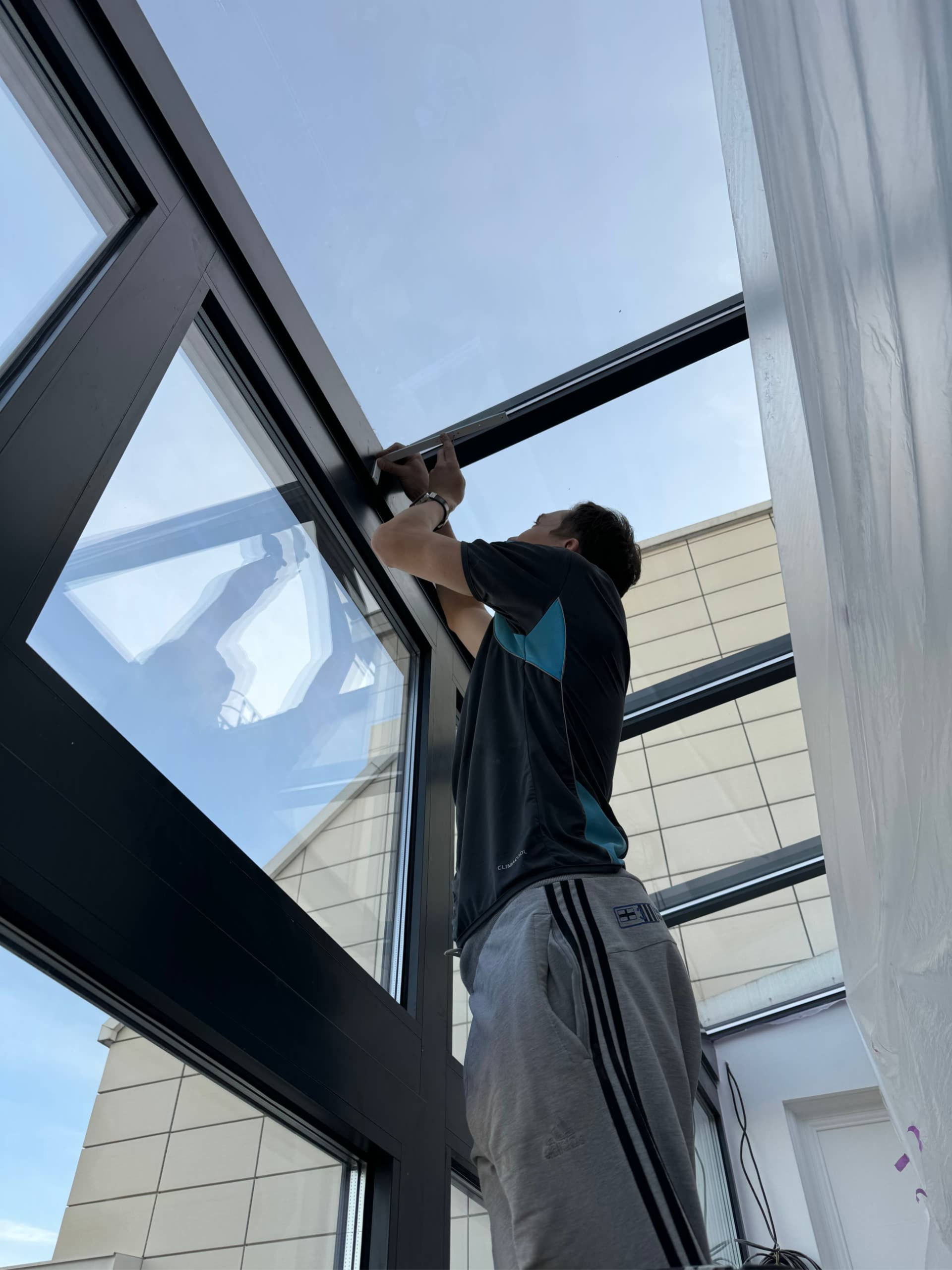

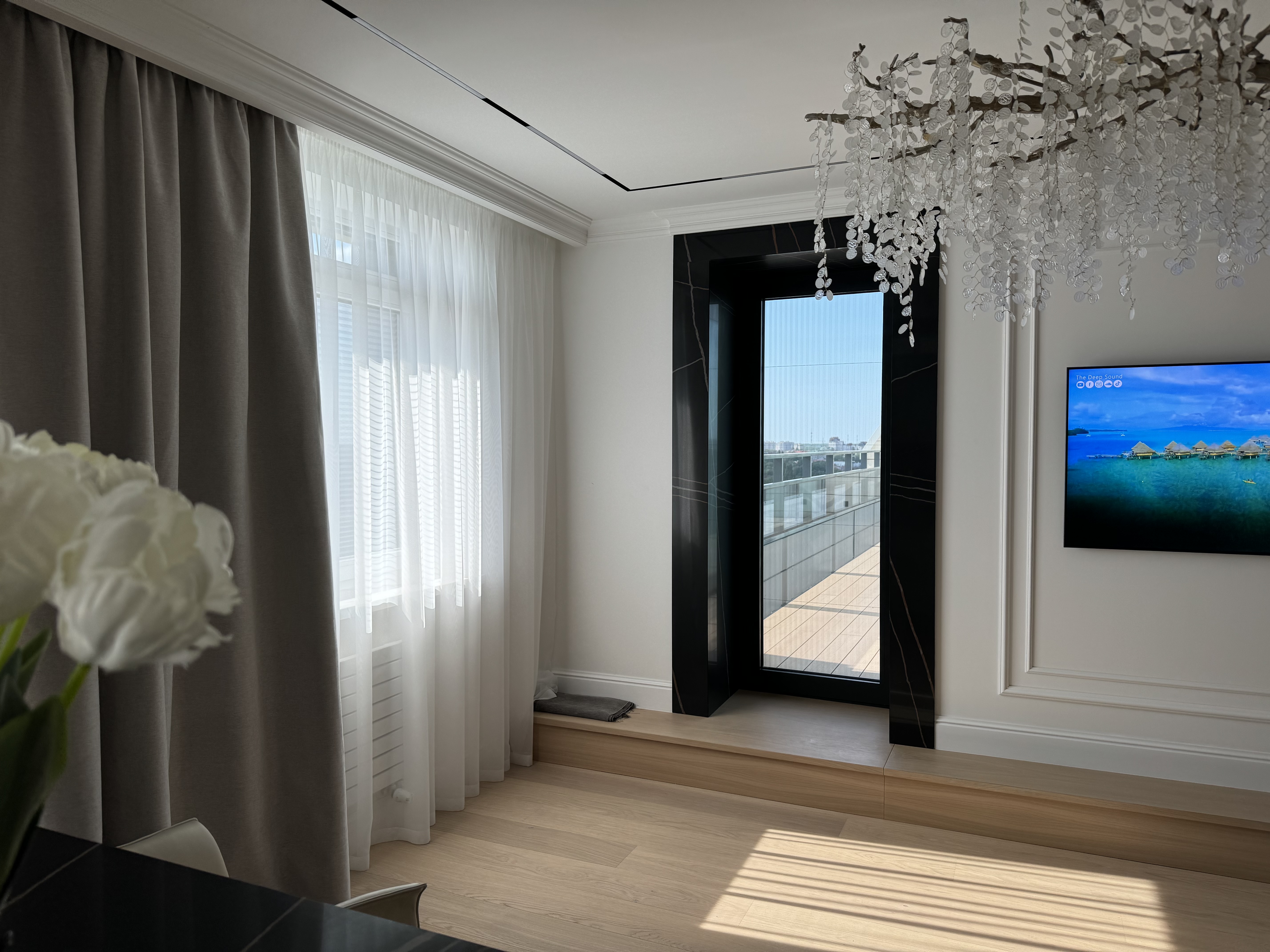

При монтаже электрокарнизов на данном объекте необходимо было учесть много факторов: крепление к многослойному металлическому профилю окна; было неизвестно, какой материал, какая толщина, какую нагрузку выдерживает;

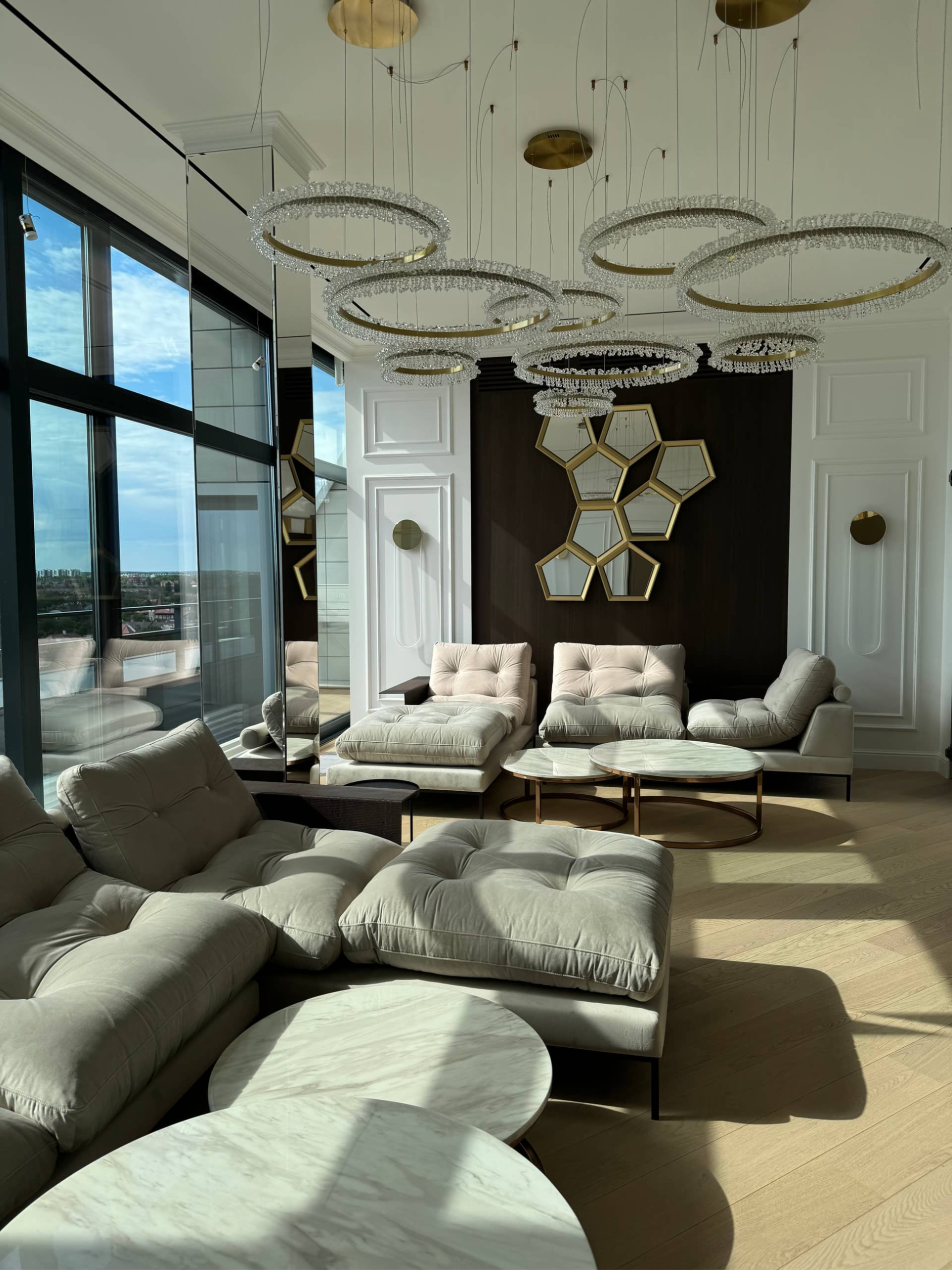

длина панорамного окна 10 м. Работали два независимых электрокарниза: состыковка по центру штор, парковка по краям.

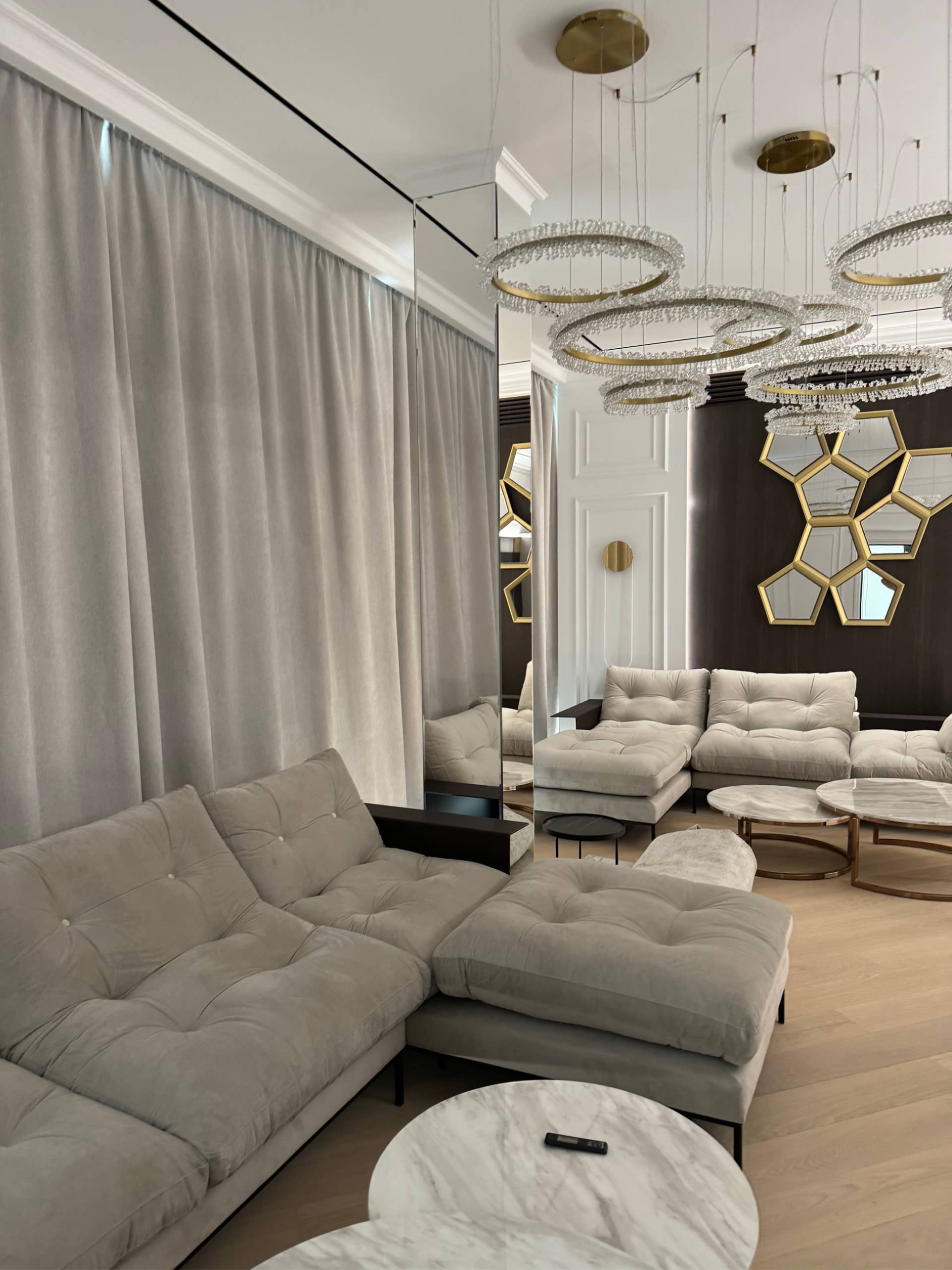

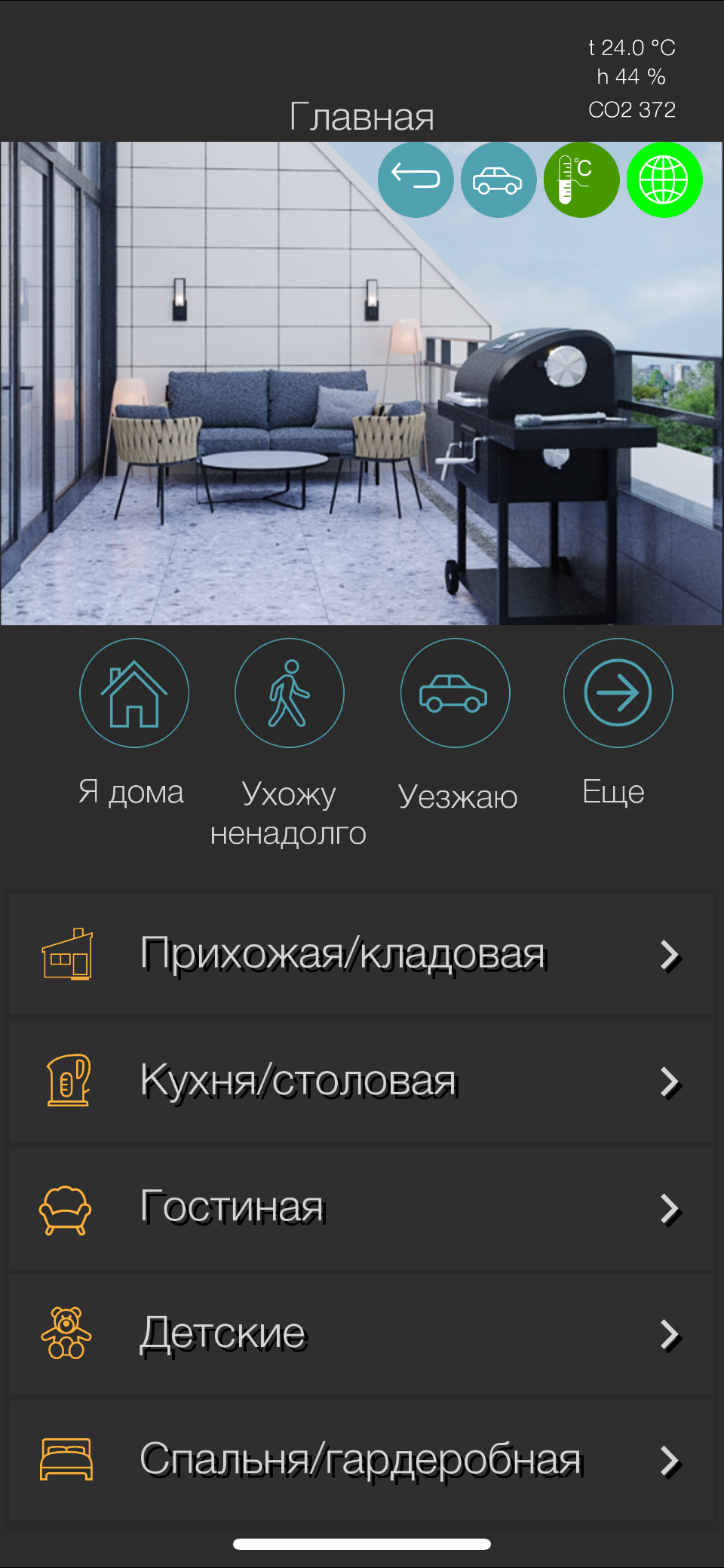

Общий вес ткани штор и тюли около 100кг. Шторы должны были работать синхронно, закрываясь полностью и с возможностью отдельного управления из приложения визуализации.

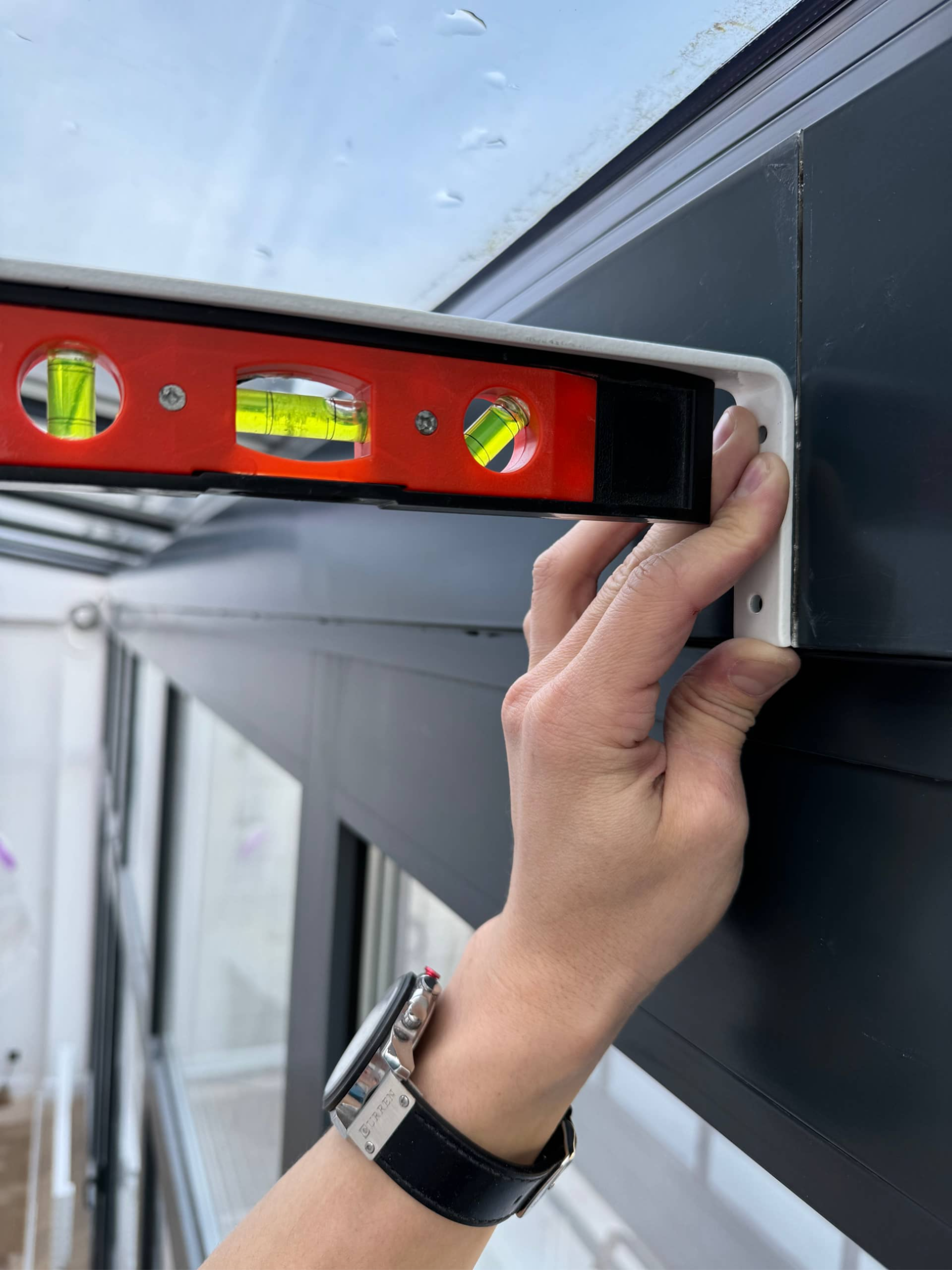

Профиль, к которому крепились кронштейны, не под углом 90 градусов относительно пола.

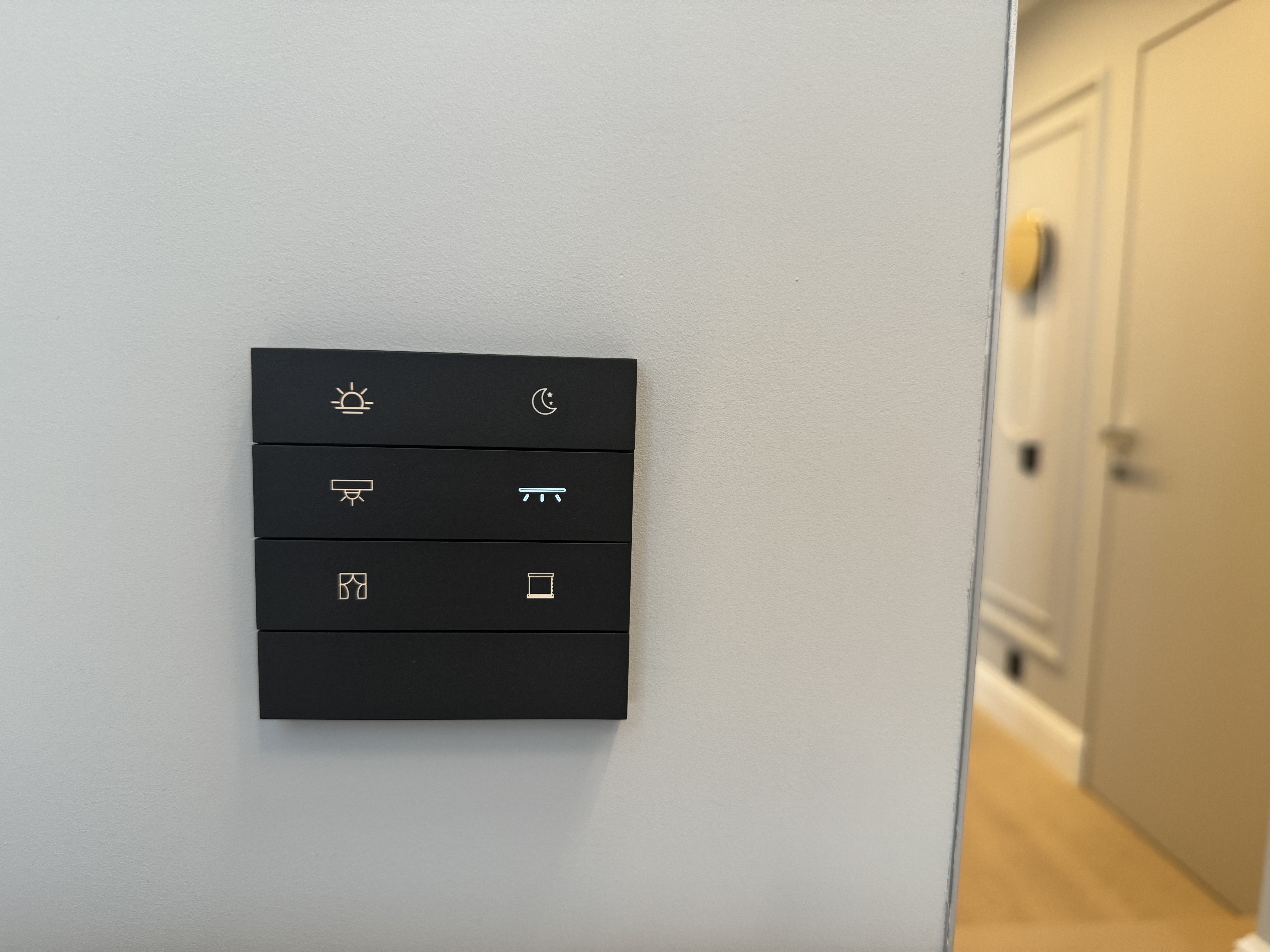

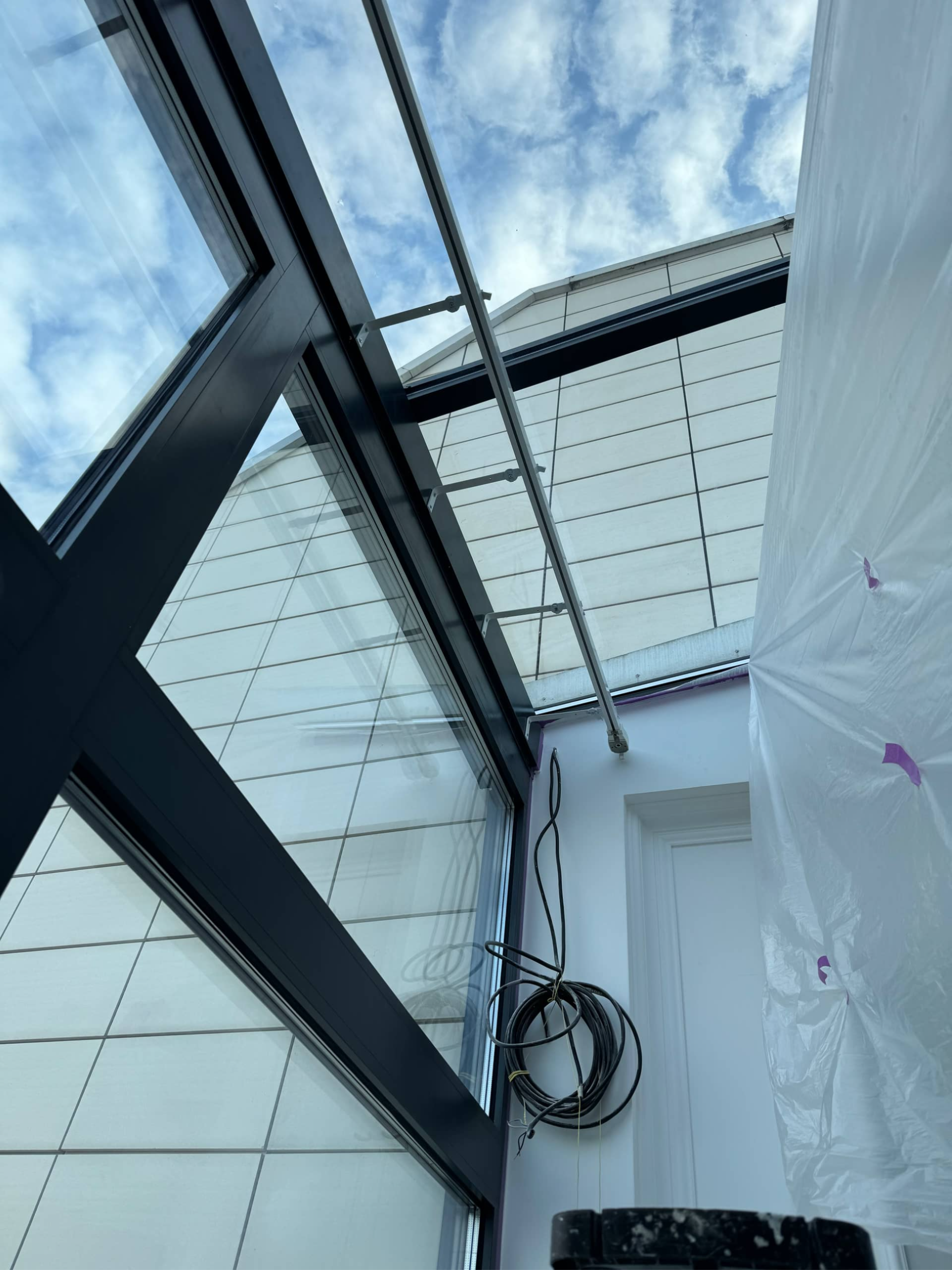

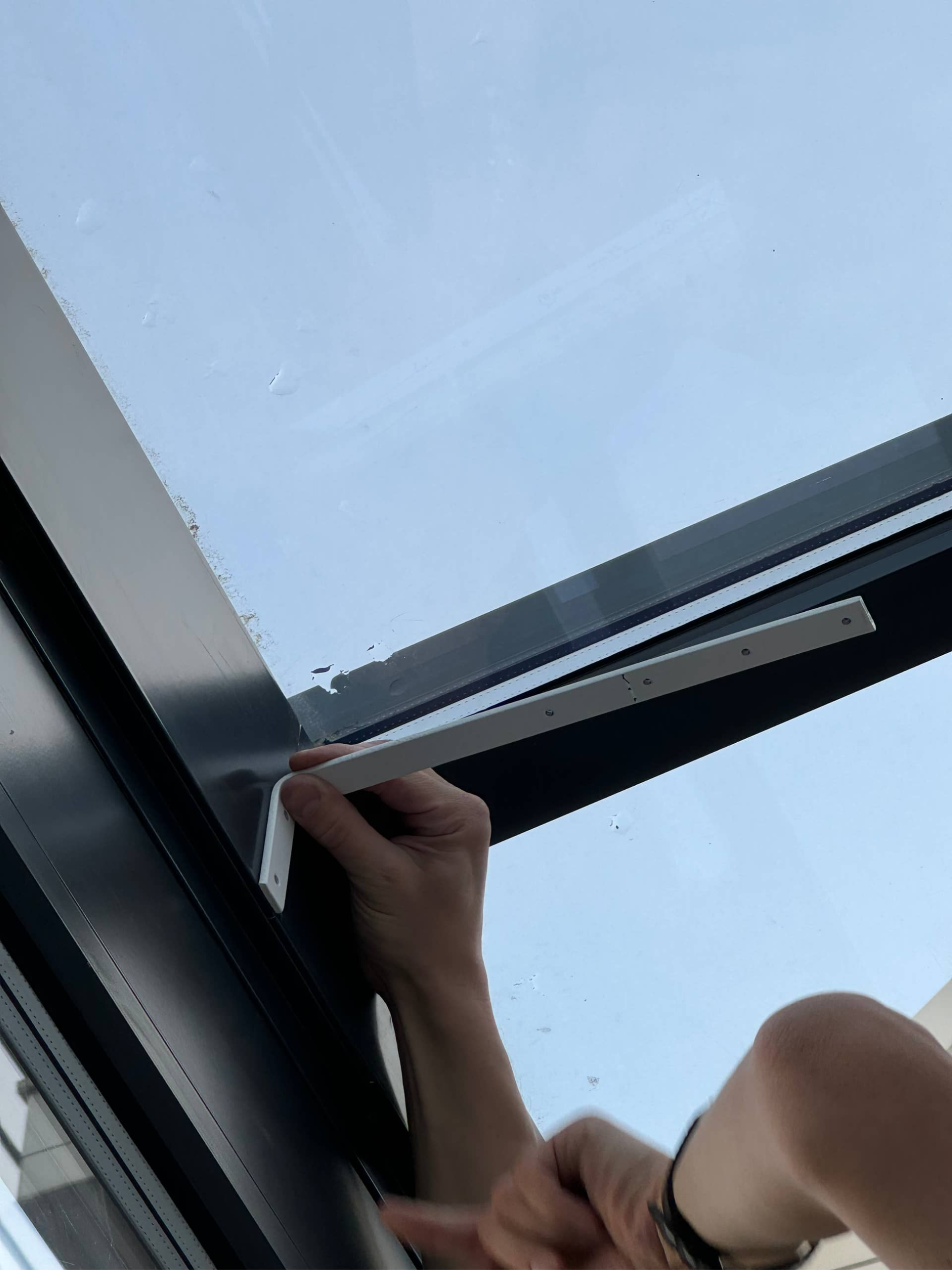

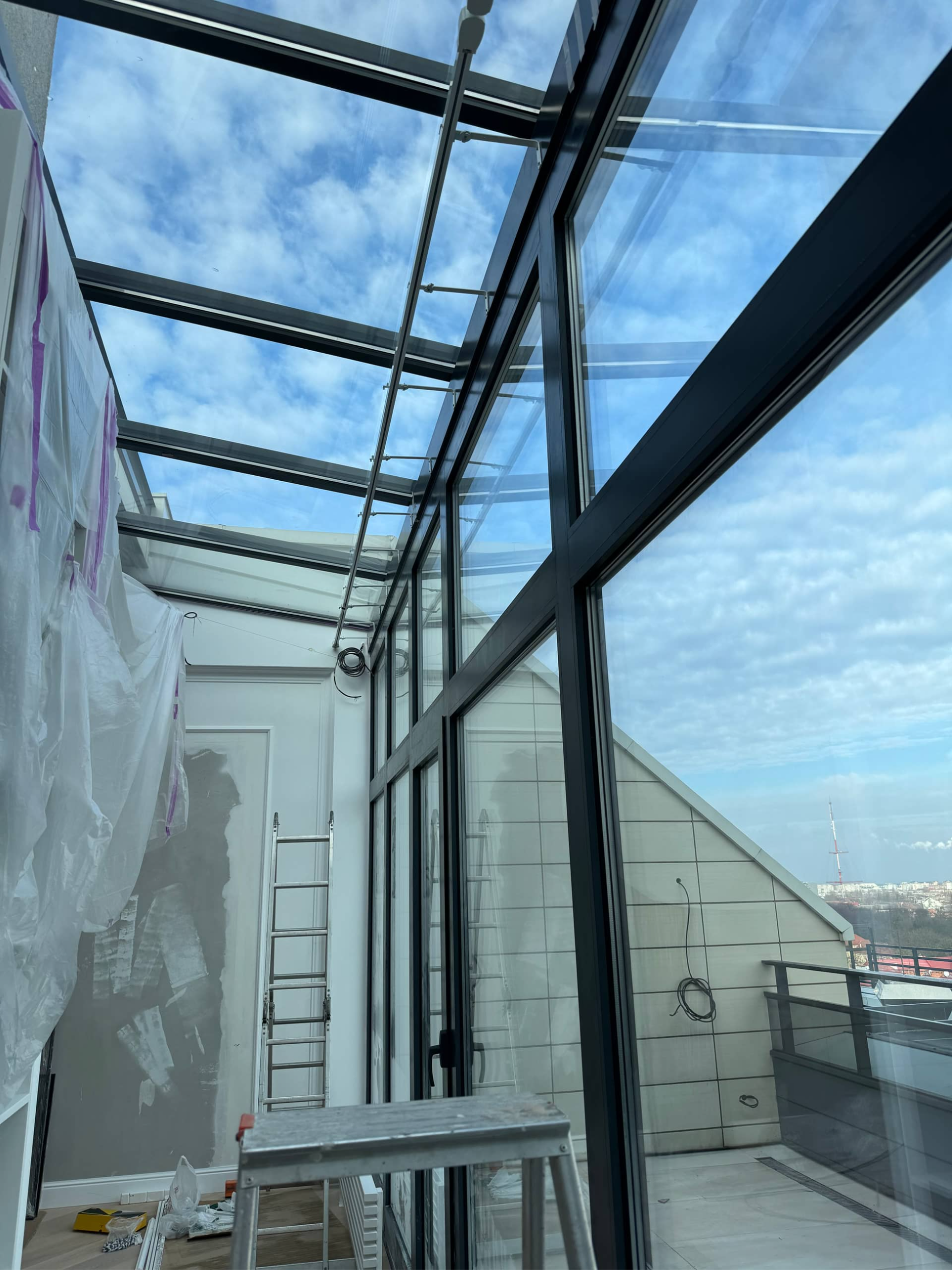

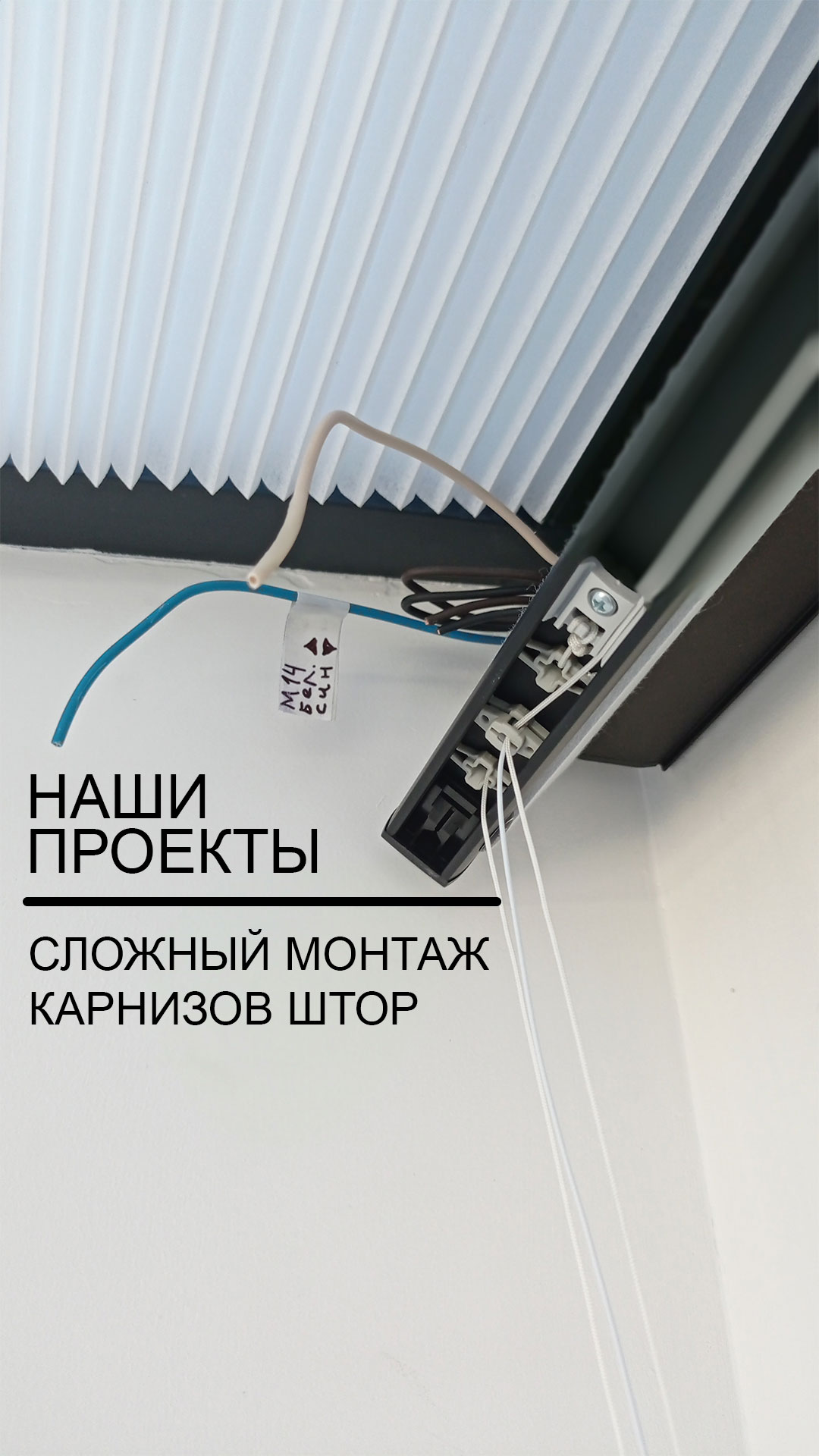

Нужно было произвести расчет количества кронштейнов и длины кронштейнов с учетом предыдущего фактора (это осложнялось нестандартным углом,под которым установлен профиль). Пришлось расчитывать распределение нагрузки на длинных кронштейнах, т.к. впритык к панорамному окну стояли напольные радиаторы отопления. В другом конце стоял туалетный столик. Расчет был на миллиметры. Также, в помещении мастер-спальни часть остекления приходилась на потолок. На нем использовались девять механизмов электрокарнизов гофре. Мы столкнулись с такой задачей, что все наши карнизы работают от питания 220 вольт, фазным управлением со специального шторного актуатора. Однако горизонтальные шторы гофре должны были работать от постоянного тока 12 вольт с другим управлением - "смена полярности". Поэтому пришлось преобразовать электросхему с применением специализированных реле и объединением девяти приводов в группы не более трех. Несмотря на сложности, удалось грамотно вписать сценарии управление всеми видами электроприводов штор, которых в общем вышло 11 штук только на помещение мастер-спальни. Перепрограммировать функцию любой из клавиш не сложно.

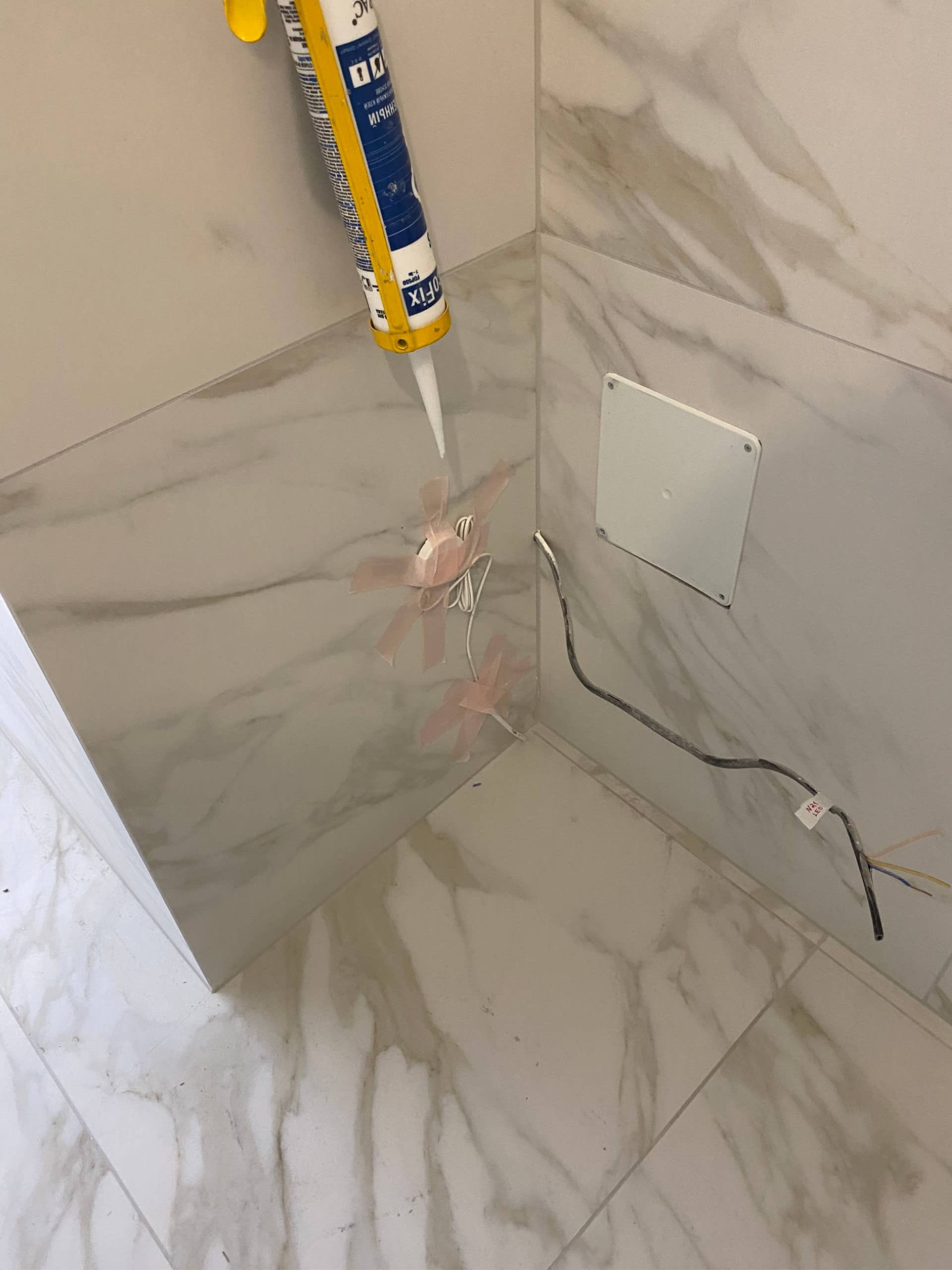

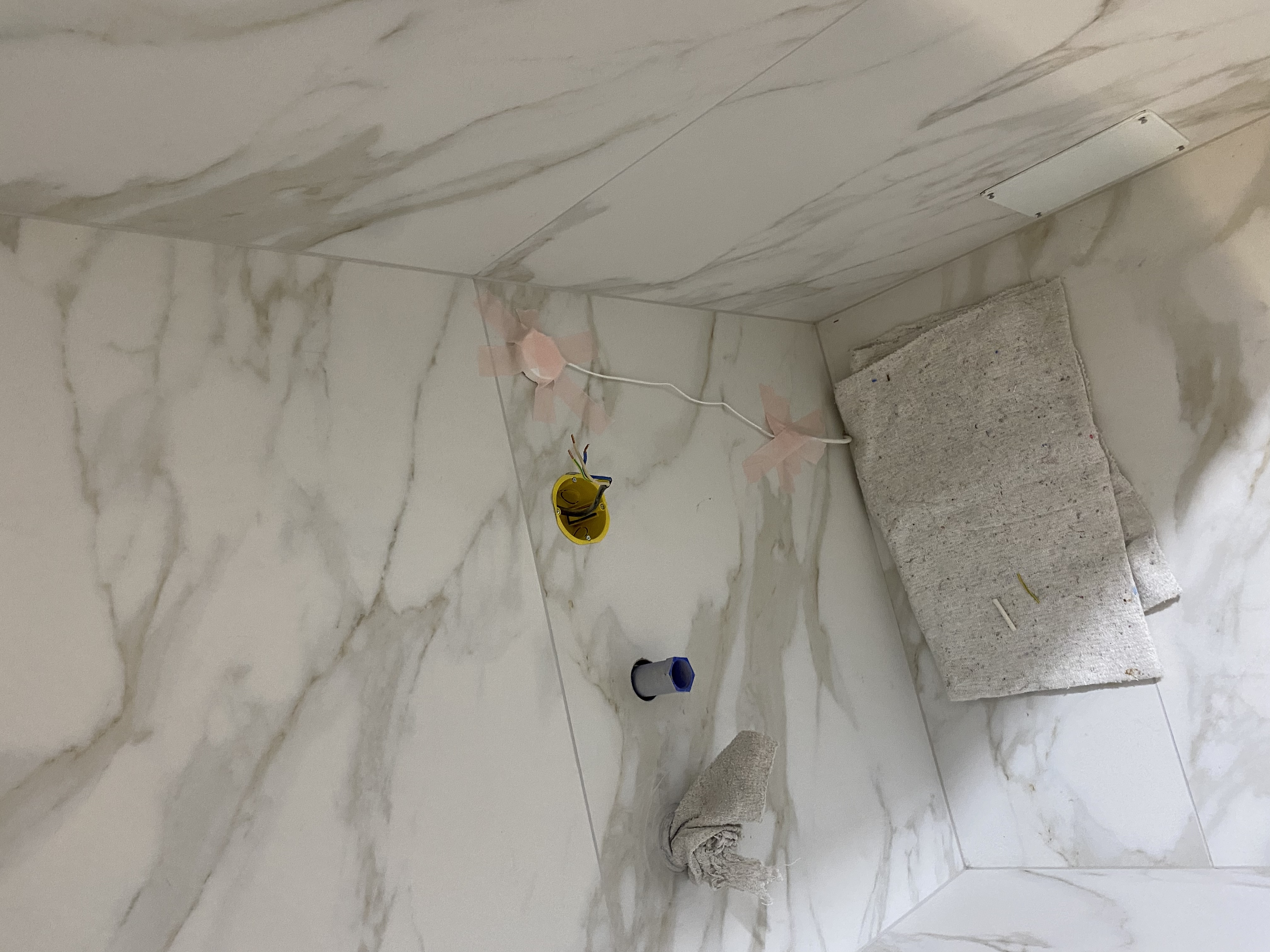

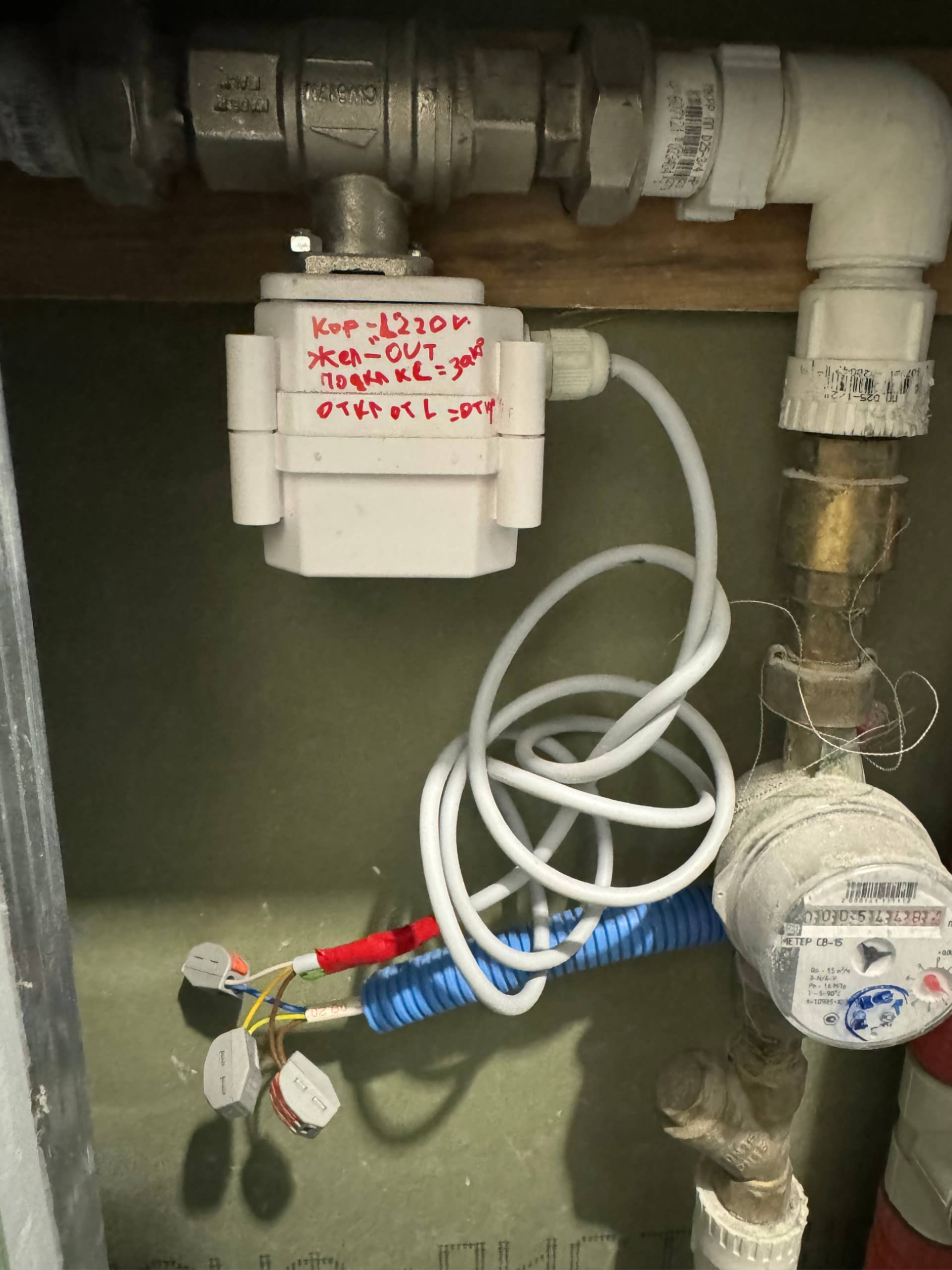

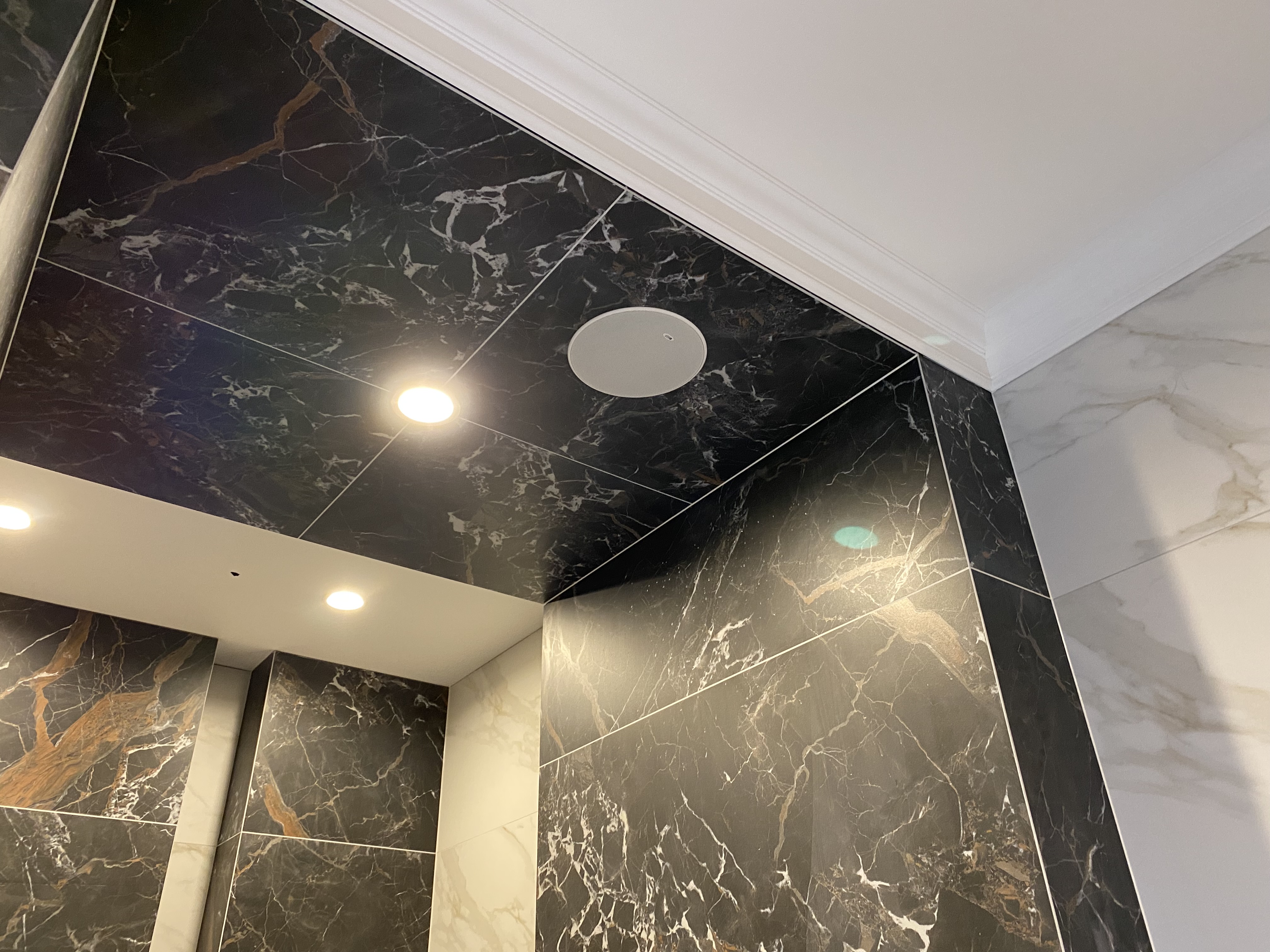

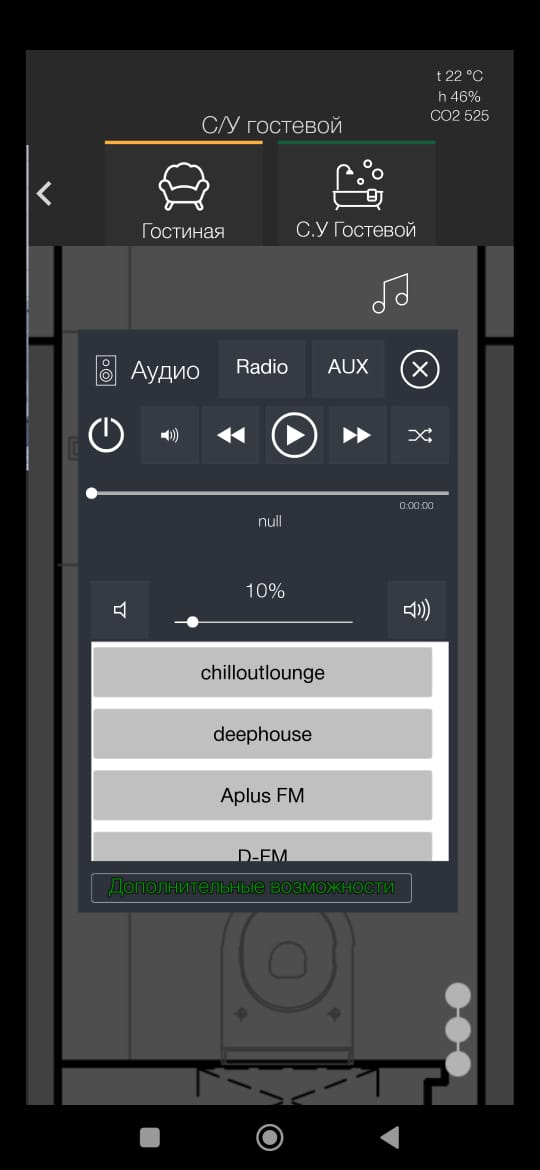

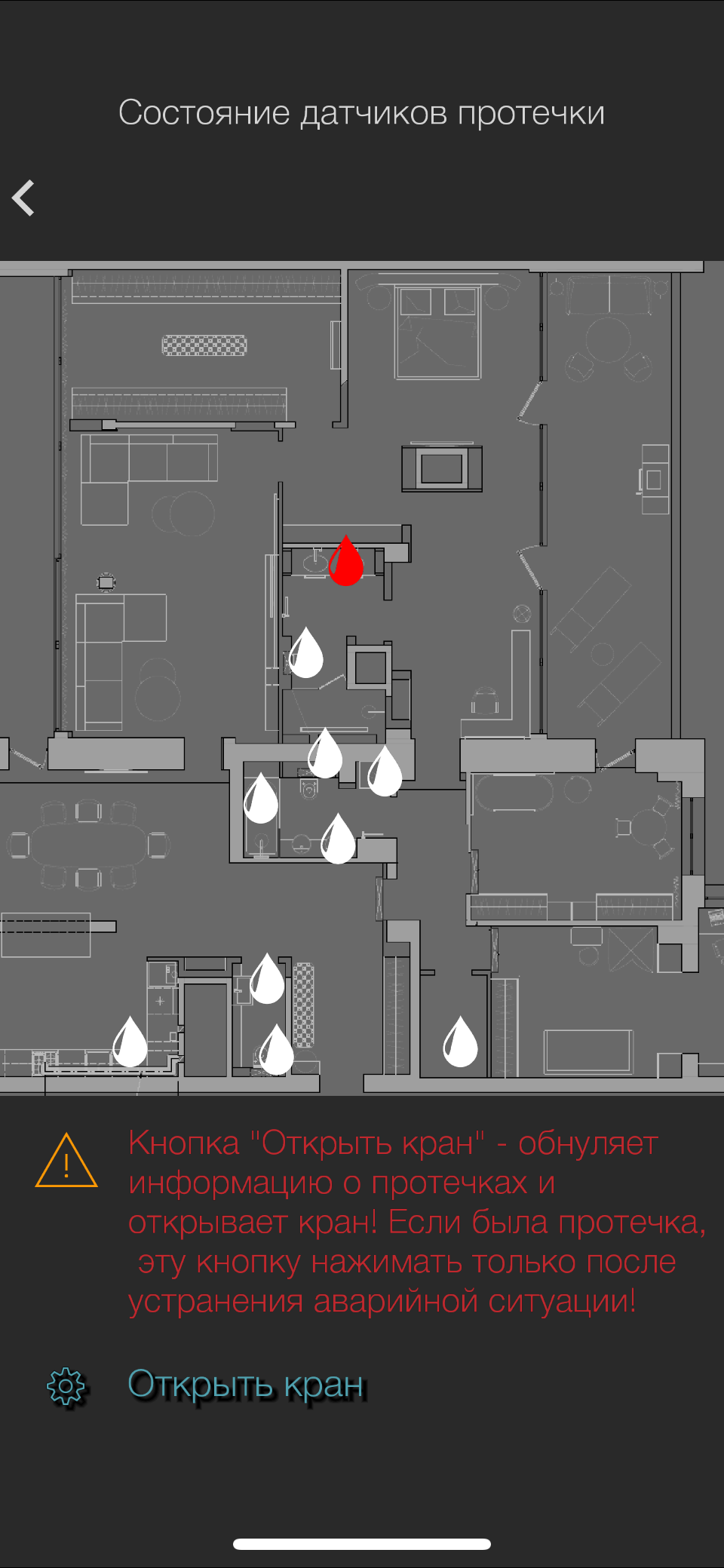

Защита от протечек - важная часть любого проекта по автоматизации. На этом объекте были выбраны проводные датчики, чтобы не нужно было следить за зарядом аккумуляторов датчиков, что уменьшает хлопоты по обслуживанию системы. На данном объекте в первый раз мы применили звуковое оповещение в квартире (решили задействовать потолочные колонки фоновой музыки). Звуковое оповещение дополнительно привлекает внимание наряду с уведомлением в приложение. Система через колонки сообщает, в каком именно помещении сработал датчик.

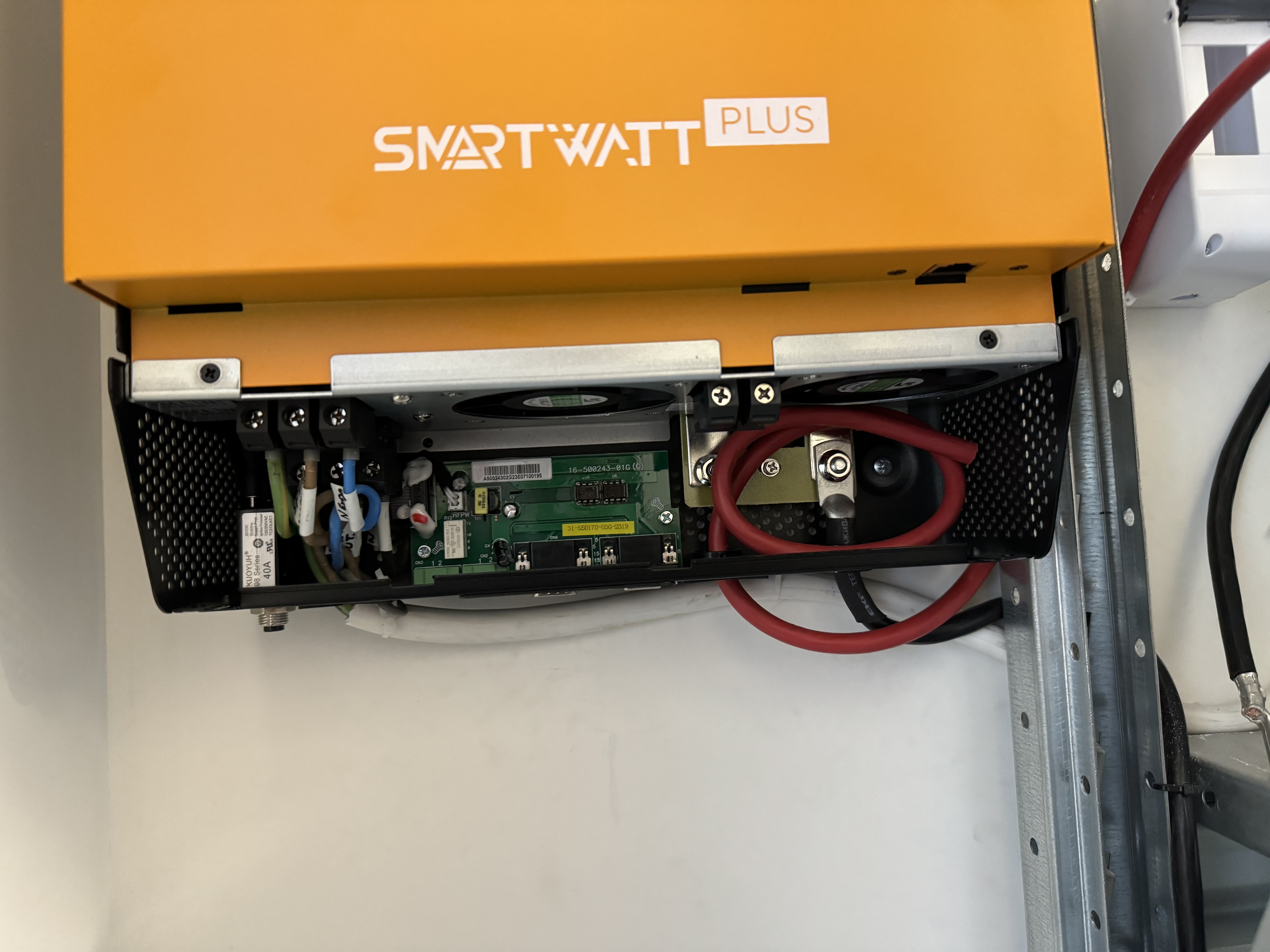

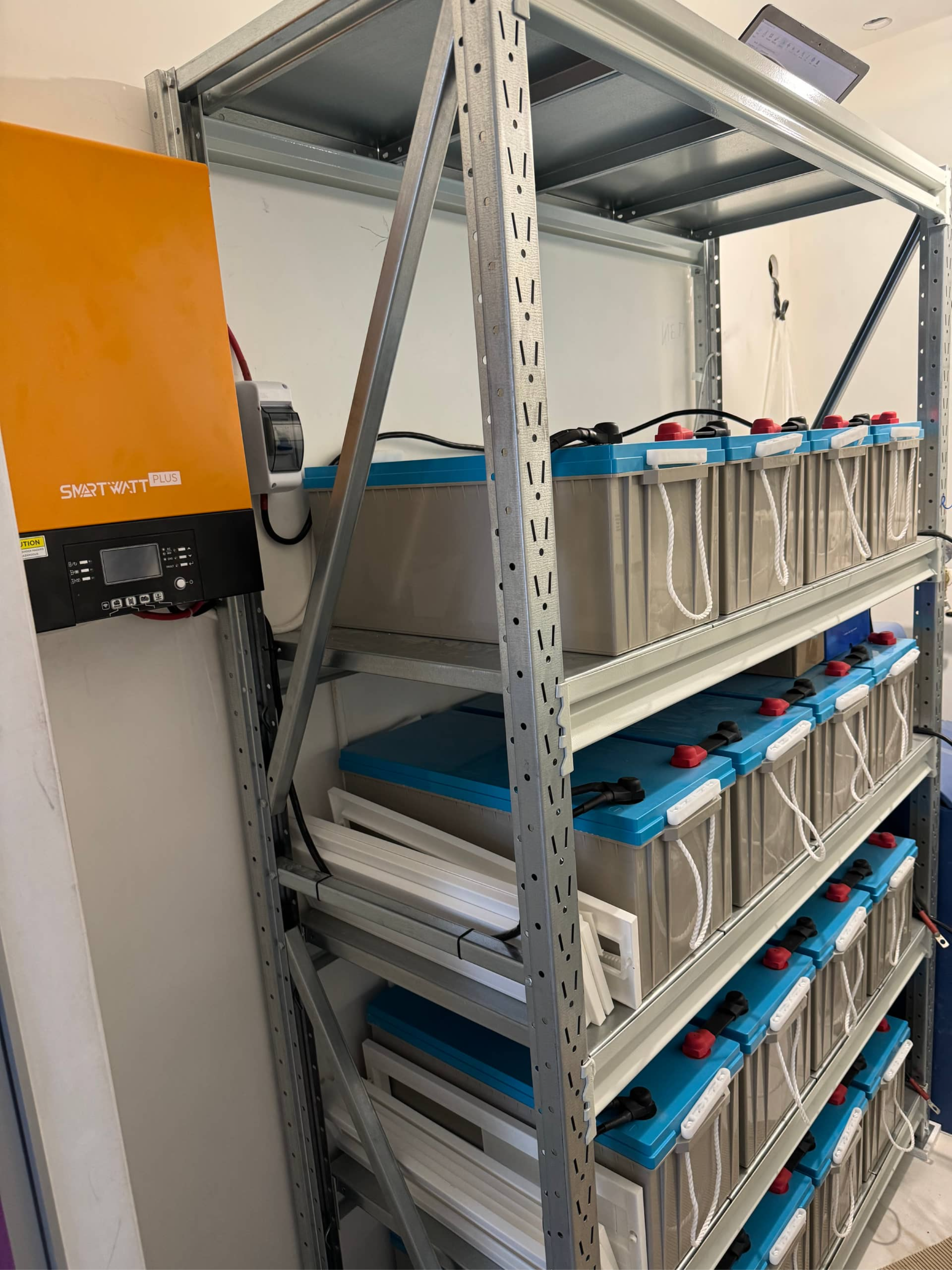

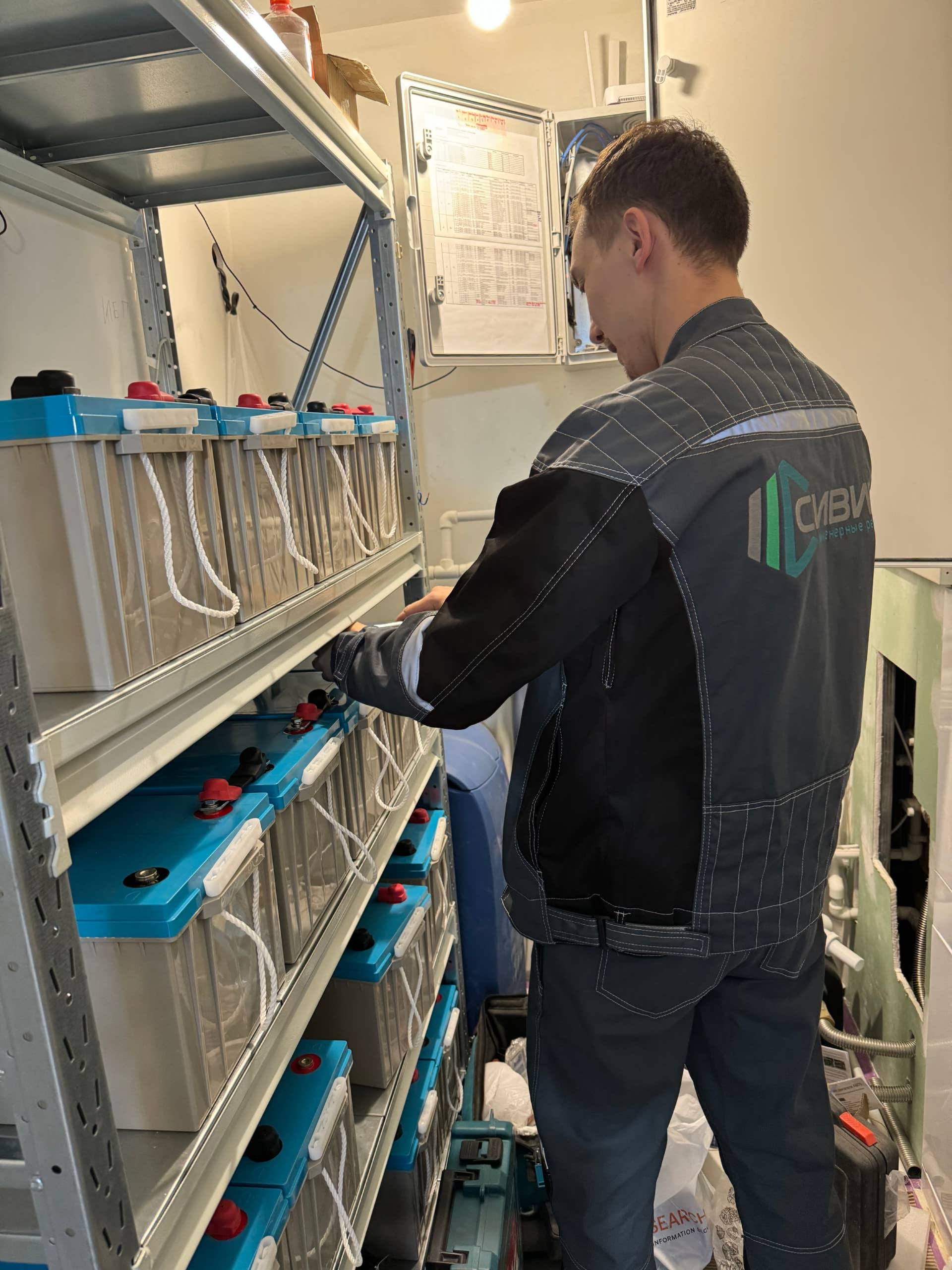

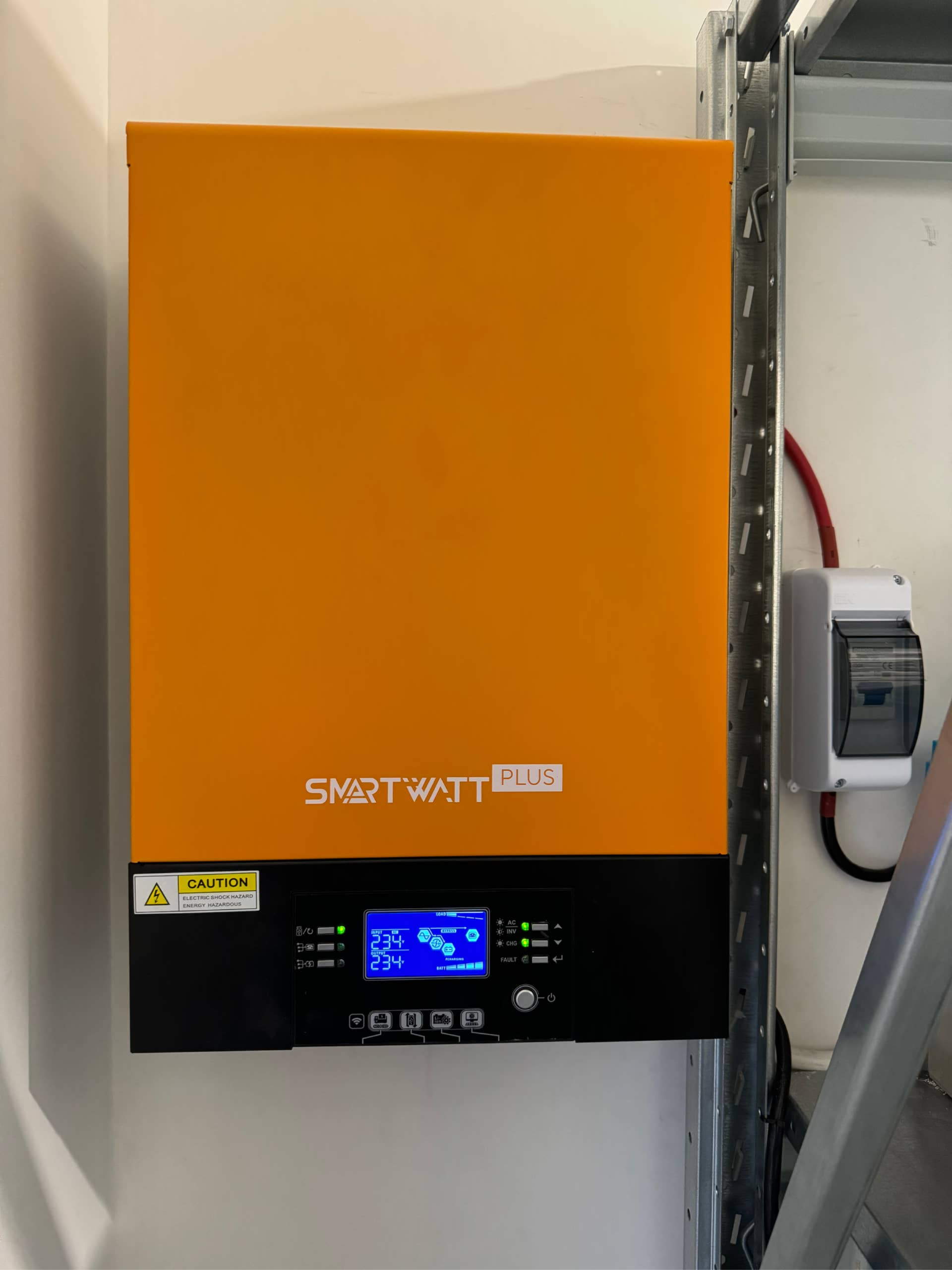

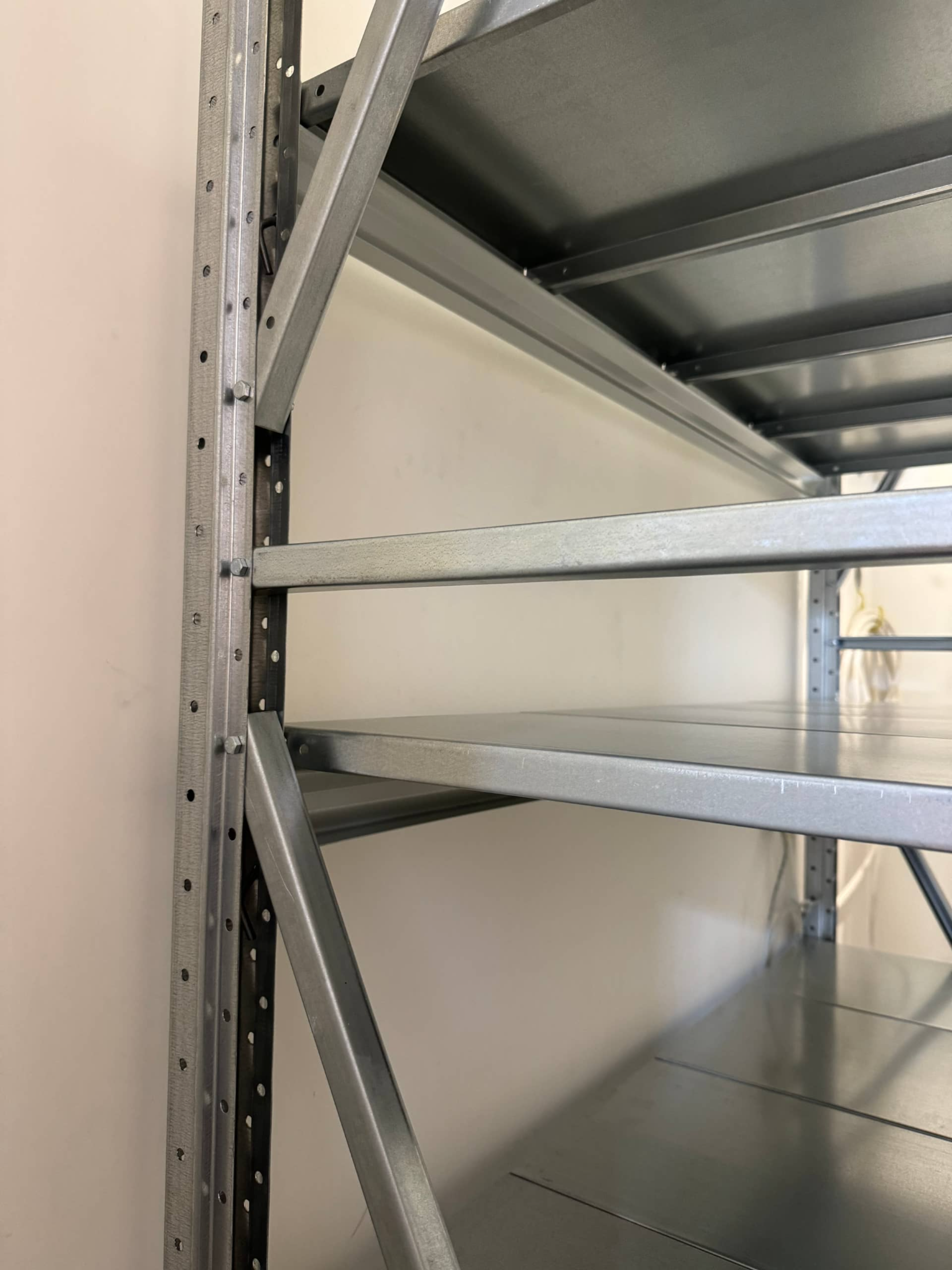

Установка системы бесперебойного питания онлайн типа (ИБП Online SMART WATT) была очень важной и ответственной частью проекта. Эту систему, состоящую из инвертора и стеллажа с аккумуляторами, мы встроили  в систему электрики умного дома. При отключении электричества ИБП срабатывает без задержек. Резервируем такие потребители, как вся система умного дома, вся система слаботочки, все освещение.
Расчетное время автономной работы около суток.

Мы также осуществляем обучение пользователей для комфортного и эффективного использования всех возможностей системы, а после сдачи объекта предоставляем профессиональное сопровождение и техническую поддержку.
